概述

光伏SCADA监控系统

光伏SCADA监控系统作为光伏电站智能化发展的重要支撑，在保障电站安全稳定运行、提升发电效率、降低运维成本等方面发挥着至关重要的作用。力控光伏SCADA监控系统打破传统的人工巡检和分散式监控模式，集数据采集、监控、分析、管理于一体，促进光伏监控系统向更加智能化、数字化、平台化方向发展，为构建清洁低碳、安全高效的能源体系做出更大的贡献。

系统功能

1数据采集与监控
2数据存储和显示
3事件顺序记录和事故追忆
4设备维护管理
5智能报警管理
6统计报表
7分析与诊断

1、数据采集与监控。

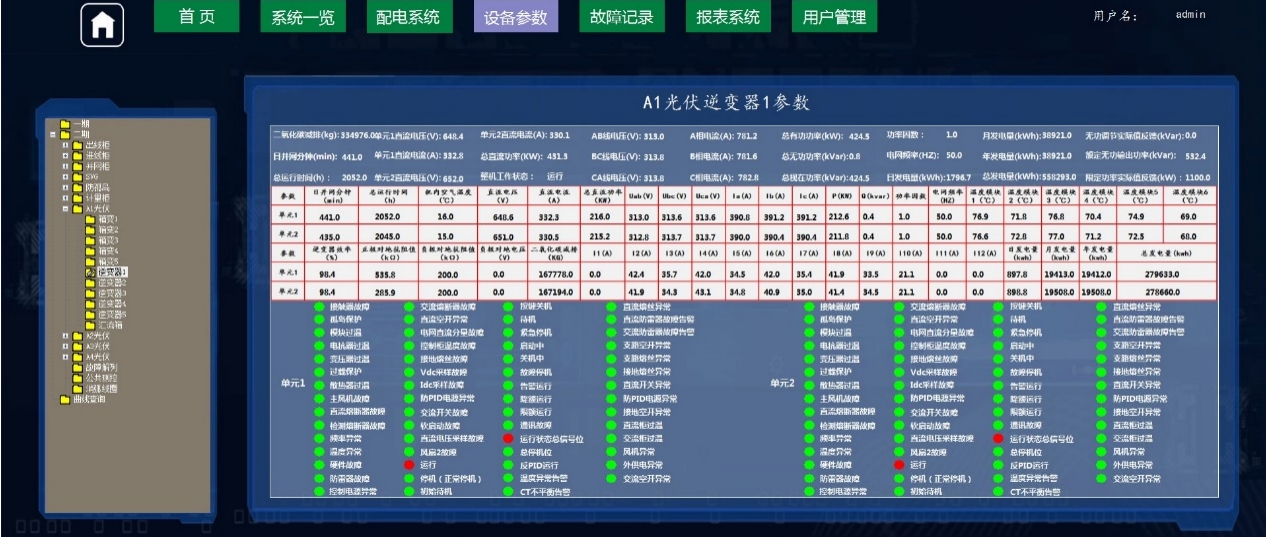

* 逆变器监控：采集当前总功率、发电量、二氧化碳减排量、直流电压、直流电流、直流功率、交流电压、电流、逆变器机内温度等数据；
* 汇流箱监控：采集光伏阵列每路电流或每个光伏阵列电流数据，并提供设备的所有报警数据；
* 光伏阵列监控：采集高度角、方位角、运行状态、报警等数据；
* 气象监测仪监控:采集环境温度、光照强度、风速、风向等数据。

2、数据存储和显示。

调度中心负责实时采集重要参量并进行定期数据转换、统计、存储、分析，操作员可查询历史数据库的数据，并且以报表、曲线、棒图等形式展示，为技术员分析生产运行状况提供科学的依据。

3、事件顺序记录和事故追忆。: 系统支持对光伏发电站内重要设备的状态变化进行事件顺序记录（SOE），主要包括：
1)断路器、隔离开关、光伏逆变器及其操作机构各种监视信号。
2)继电保护装置、光伏逆变器、汇流箱、公共接口设备等的动作信号、故障信号。
事件顺序记录的时标为事件发生时刻各装置本身的时标，分辨率不大于2毫秒。系统支持对事故发生前后的时间跨度和记录点的时间间隔方便设定，可记录事故前1分钟至事故后5分钟的相关模拟量和事件动作信息，并能反演事故过程。

4、设备维护管理。

对光伏电站关键设备（如逆变器）的运行状态、故障信息、重要运行数据（如并网功率）的越限提供完善的实时报警显示与存储；
对重要仪表统一管理，提示维修人员及时更换备件、及时维护，延长仪表的使用寿命。

5、智能报警管理。: 当系统任何节点、任务模块、实时的或历史的数据出现故障或异常，系统支持预设语音报警、报警简报窗口显示、报警总表显示、报警即时打印、报警画面、图元变色、手机短信告警、E-mail电子邮件报警等不同级别、不同形式的报警提示。
系统支持对报警信息按时间、地域信息、报警类别、描述等做复杂的关键字组合查询和统计。

6、统计报表。: 统计报表功能可为管理人员提供必要的报表，根据报表的不同，系统自动按照报表的功能及需要，按照日、月、季、年等方式提供不同粒度的报表，所有的报表均可以导出成EXCEL 或者进行打印，所见即所印。

7、分析与诊断。
