一、项目概述

尊村引黄一级站位于黄河小北干流中段，是尊村引黄工程的源头，占地面积42亩。从1978年投入运行以来，通过不断续建配套与现代化改造，目前已发展成为一座设备完善、技术先进的现代化泵站，惠及5县（市、区）38个乡（镇）596个行政村，全面提升水利管理的科学性与精细化水平，为农业农村经济社会发展作出了重大贡献。

二、系统架构

力控SCADA系统架构的设计涵盖从底层设备到上层软件应用的所有软硬件。系统采集泵站现场PLC控制器和变配电站通讯管理机等数据，在各级泵站汇总后通过安全网络上传到调度中心应用，指导生产。

三、功能亮点

1. 运行监测

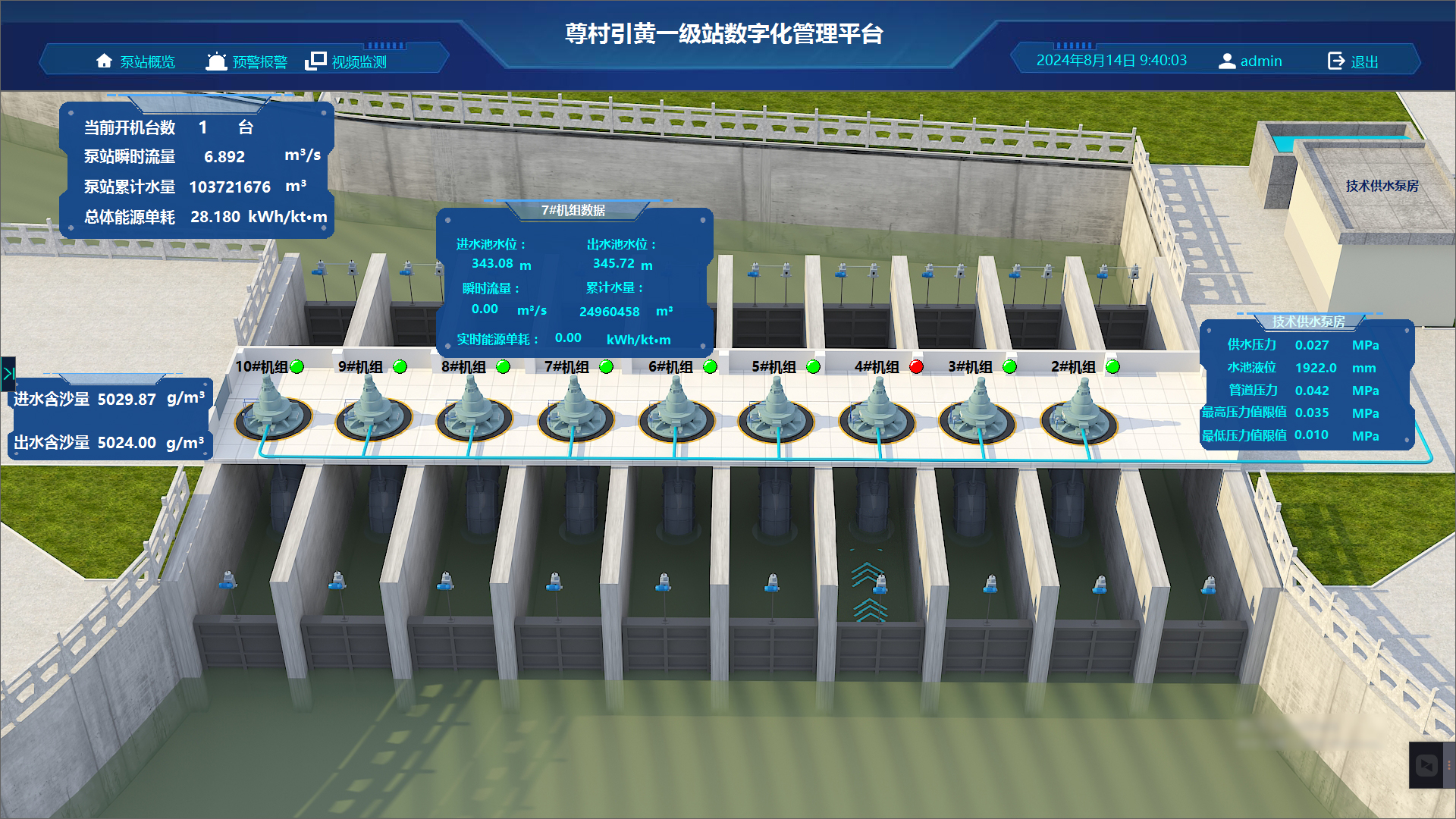

1. 机组运行监测

机组运行监测可展示机组实时运行状态与参数，包括泵站开机台数、机组启停情况、瞬时流量、机组水位、流量和累计水量等信息。

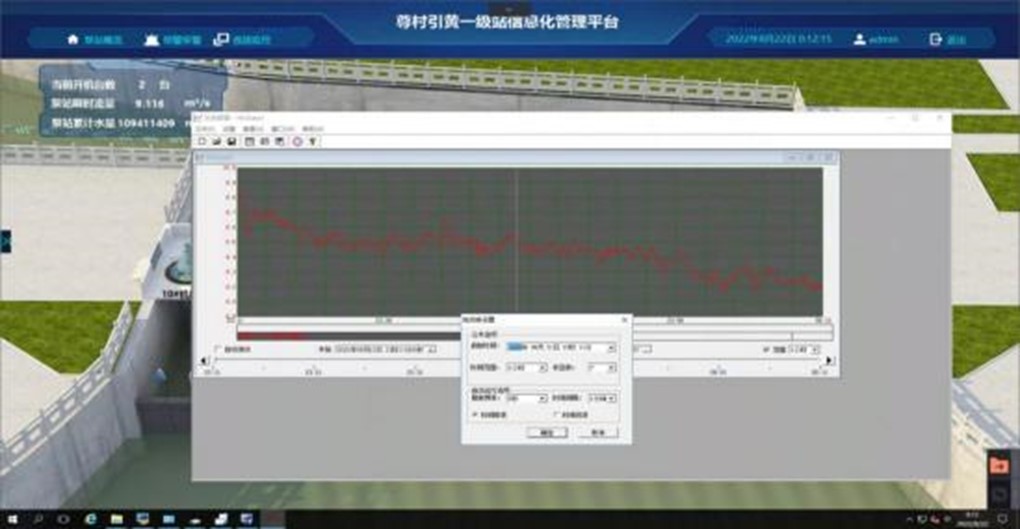

流量趋势分析图可以自由设定时间进行查询。

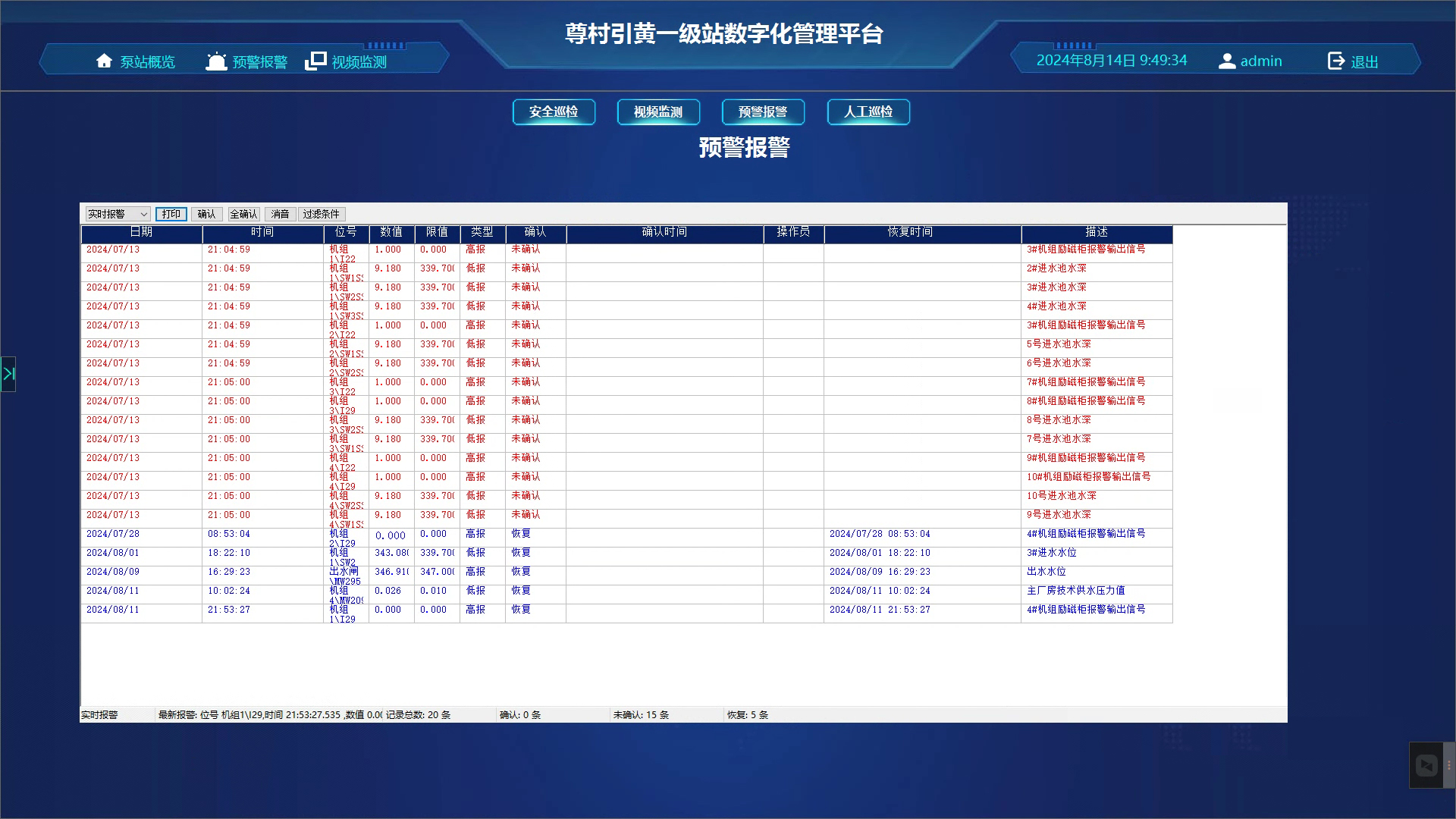

1.2 预警报警

预警报警针对电压、电流、励磁数据、电机上下轴瓦温度、机组振动、机组噪音、技术供水压力和流量、排水水位、进水水位、流量等参数设定安全阈值，监测实时数据，一旦超出安全阈值平台将立即报警。监测数据传输每5秒更新1次。

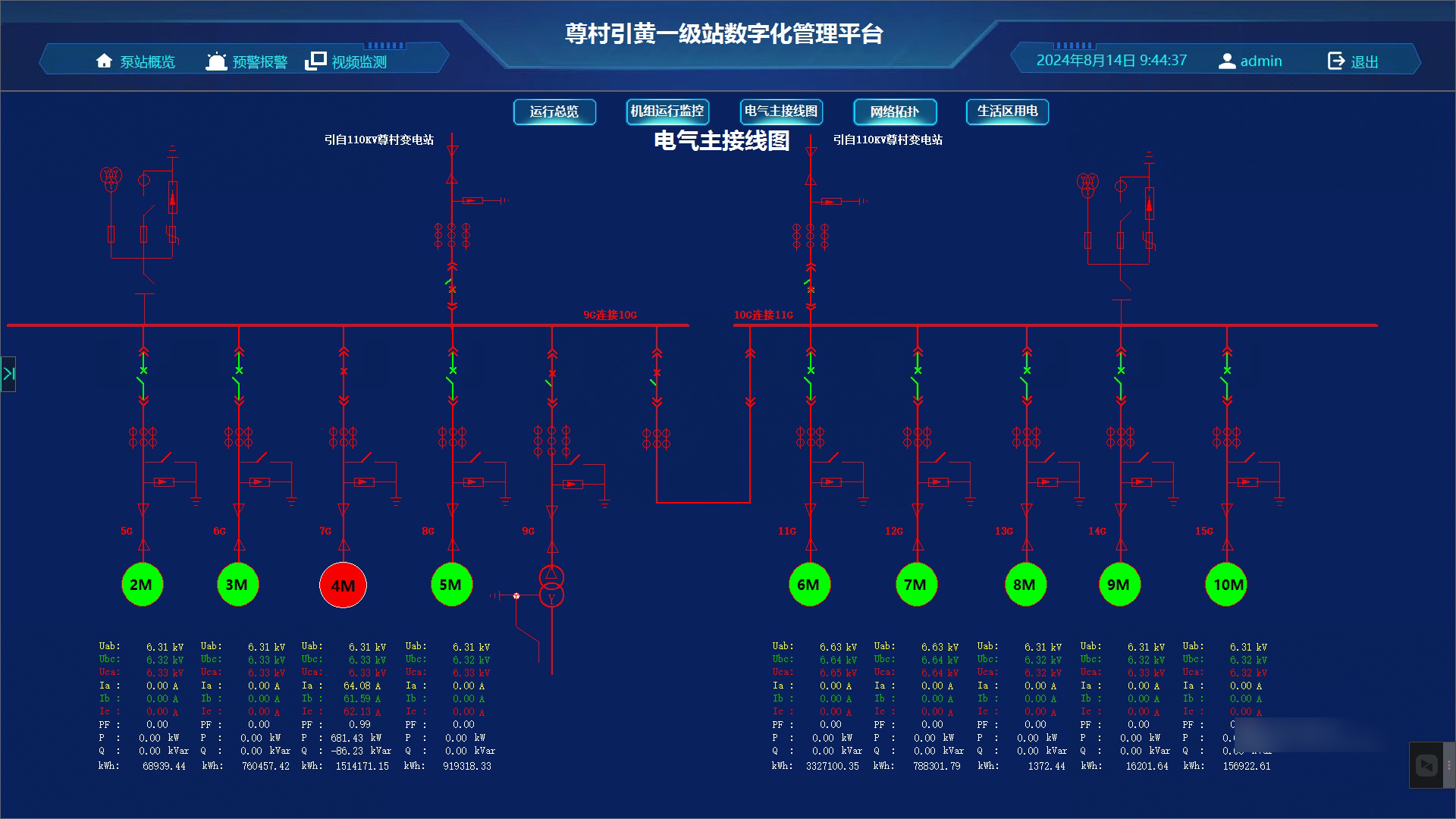

1.3 电气监测

根据一级站电气主接线情况，采集各开关信号，直观展现泵站机组设备运行情况，以及高压分合闸信息和其他电力参数。除此之外，电气监测还具备故障报警功能。

2. 自动化控制

2.1 计划用水执行

调度中心提前三天统计灌区需水量，并提前72小时向一级站下达提水计划，一级站提前做好挖河、机组检修准备工作，确保水源保障率不低于91%。

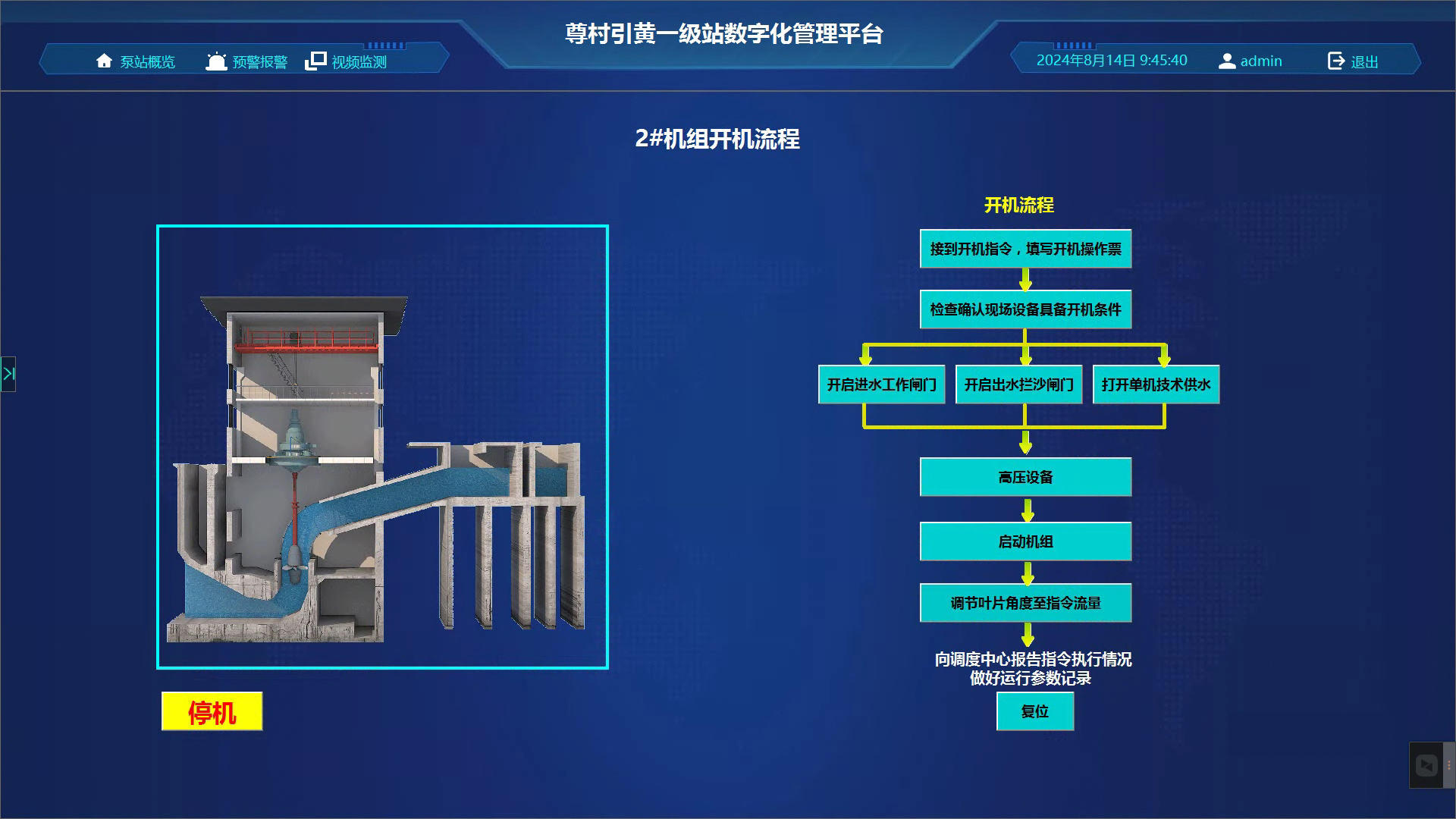

2.2 一键启停

根据一级站机组开停流程，对进水闸、技术供排水、电动机、水泵及出水闸等装置进行远程控制，系统联动，实现“一键启停”，为泵站少人值守、无人值班奠定基础。

2.3 供排水系统

显示和控制供水排水系统运行参数。监测技术供水水压、水量，实现供水系统的远程自动开关控制；监测集水坑水位和排水泵运行状态，控制排水泵运行。

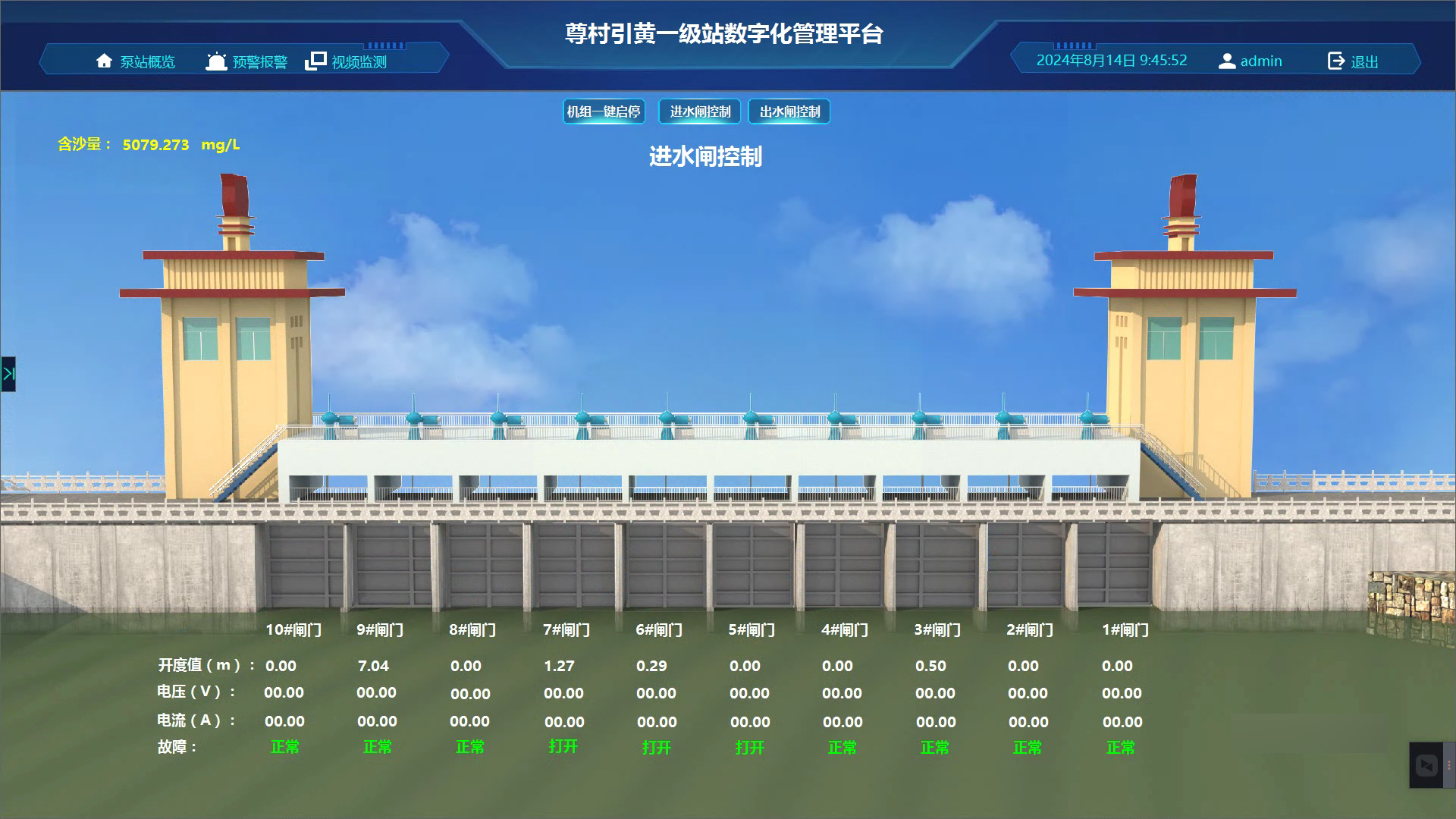

2.4 进水闸与出水闸控制

支持闸门控制和开度显示，具备闸门开度和荷载报警弹窗，当运行数据达到设定值时自动停止，命令值超过设定值时无法输入指令。

3. 安全巡检

3.1 数字巡检

数字巡检包含视频巡检和数据巡检，巡检每小时1次，平台自动生成巡检计划，如发现问题，巡检人员可快速前往现场检查处理。

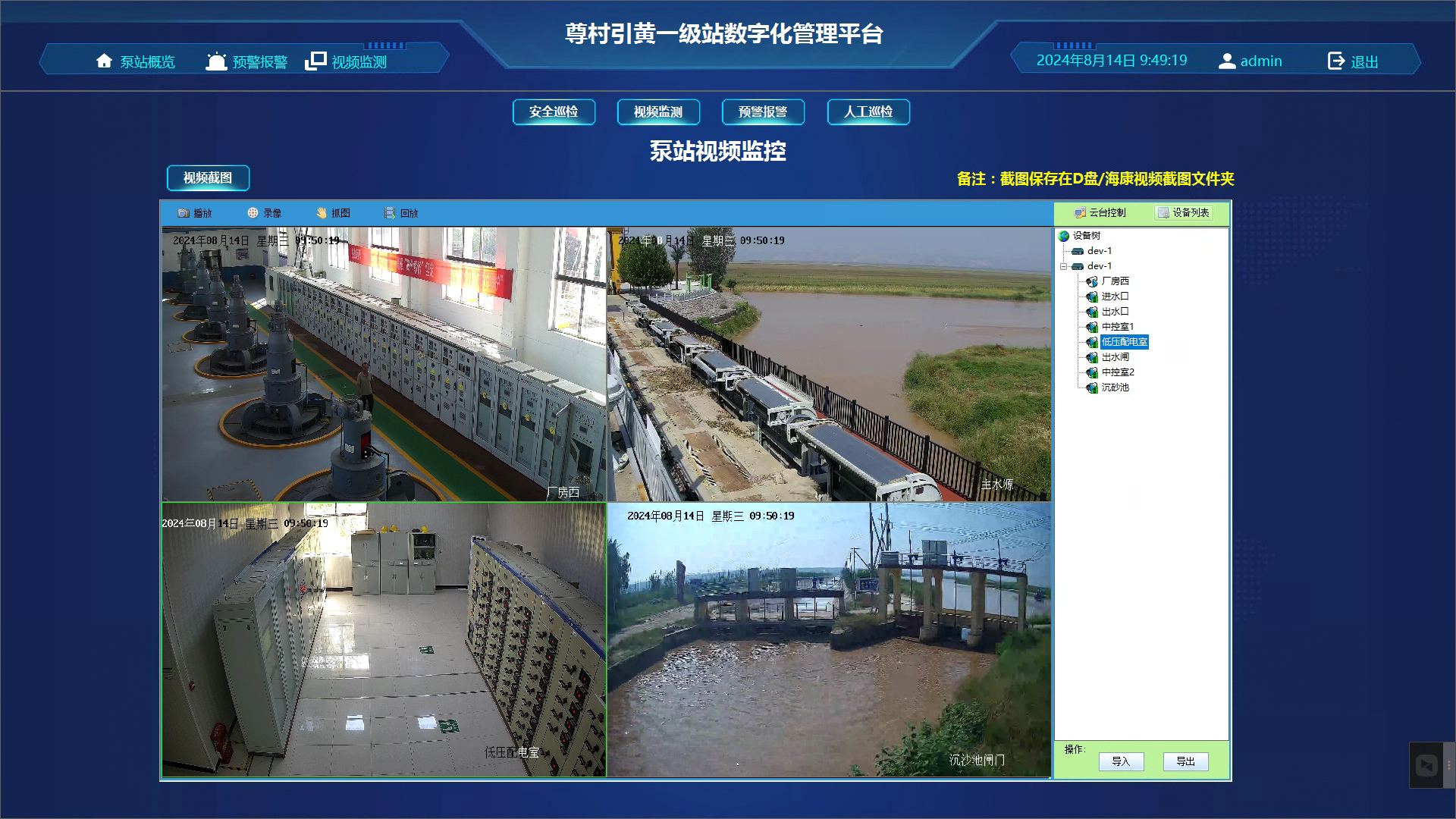

视频巡检：巡检人员在中控室通过平台操作区域摄像头，检查环境安全情况以达到巡检目的，巡检区域包括厂房、厂区、进水闸、出水闸等重要地点。

数据巡检：监测当前开机机组运行数据，提前设定参数阈值，超出安全值范围将触发报警，便于巡检人员快速采取应对措施。巡检区域包括电气参数、励磁参数、流量、水位、运行温度参数、技术供水压力参数、振动、噪音等重要数据。

3.2 人工巡检

平台可实现与“尊村灌区标准化规范化管理安全巡检系统”数据互通，在平台内可直接登录巡检系统，便于管理人员随时查看人工巡检情况，监督检查，确保巡检工作落实到位。

4. 电子档案

4.1 机组档案

机组档案包括机组运行数据、泵站运行数据、设备维修记录等，支持查询和导出至本地excel文件，方便资料记录。

4.2 事件记录

事件记录可记录软件相关运行信息，包含开启软件记录、登录记录、操作按钮记录、设备通讯报警记录等信息。站内所有设备的操作事件、报警事件、趋势记录及报表等都会被记录下来，并在LCD上显示和按需打印。

5. 运行考核

考核指标包括一级站水源保证率、能源单耗达标率、安全运行率、提水量完成率、机组开停及时率等五项指标，从泵站、机组、班组人员等三个方面进行考核，结合计划用水、运行监测、电子档案等数据采集分析，实现泵站管理考核的数字化、智能化目标，为“大引黄”建设提供水源及安全生产保障。

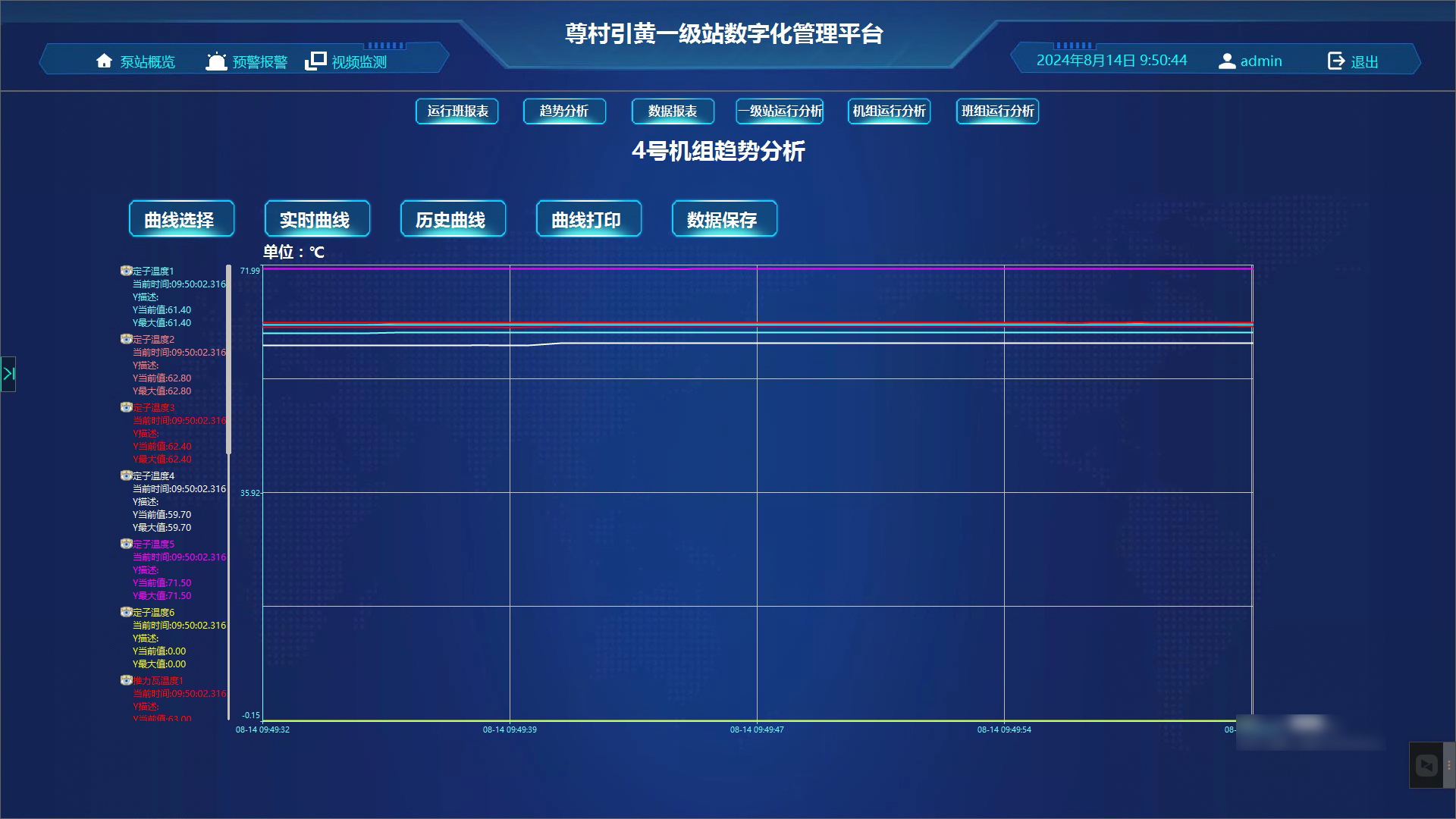

5.1 趋势分析

可查询泵站、单机、班组的各项指标变化趋势，选择需要查询的机组编号，对比查看任意曲线。

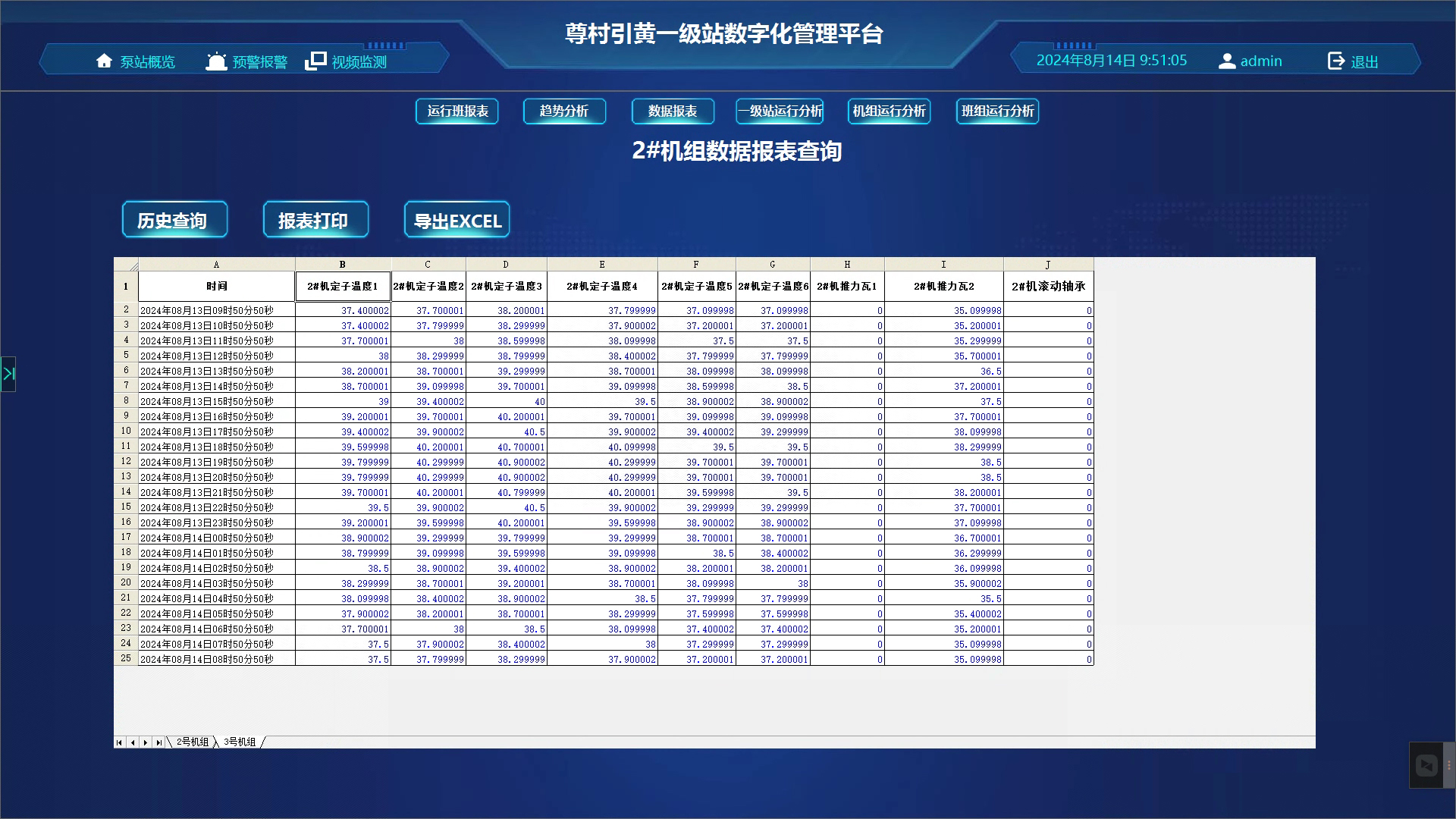

5.2 数据报表

可查询监测设备的历史数据，以及机组水位、温度、电压等所有监测参数的历史数据信息，支持打印和导出到本地excel文件。

5.3 班组运行分析

展示泵站班组运行管理情况，支持查看一站至九站所有的信息内容，包含时间、值班人员、提水量、能源单耗等情况。

力控科技围绕尊村灌区的数字化建设需求，打造尊村引黄一级站泵站数字化管理平台，对设备启停控制、安全巡检、视频监控、优化机组配置、人员考核等业务进行一体化管理，实现无人值守、少人值守，随启随停零事故，确保泵站完好率达标，以高标准严要求保障全灌区工农业用水需求，奋力谱写“走进新时代，建设大引黄”的崭新篇章。
