力控ForceSCADA监控组态软件作为力控科技信创产品的重要组成部分，支持与国内外主流的PLC厂家、DCS、智能仪器、智能仪表等设备的通信。
三菱FX5U系列PLC是三菱电机推出的高性能小型PLC，属于MELSEC iQ-F系列 ，ForceSCADA与三菱FX5U之间的通信基于三菱SLMP（Seamless Message Protocol）协议开发的专用驱动。SLMP协议是三菱电机为其可编程逻辑控制器（PLC）所开发的一种通信协议，用于实现PLC与外部设备（如个人计算机、人机界面、其他PLC或工业网络上的智能设备）之间的数据交换。
在ForceSCADA与三菱FX5U设备通信的配置方式如下：
1、选择通道通信方式为TCP，如下图：
2. 设置与设备相同的IP和端口，如下图：
3. 选择驱动协议，配置通信数据代码，如下图：

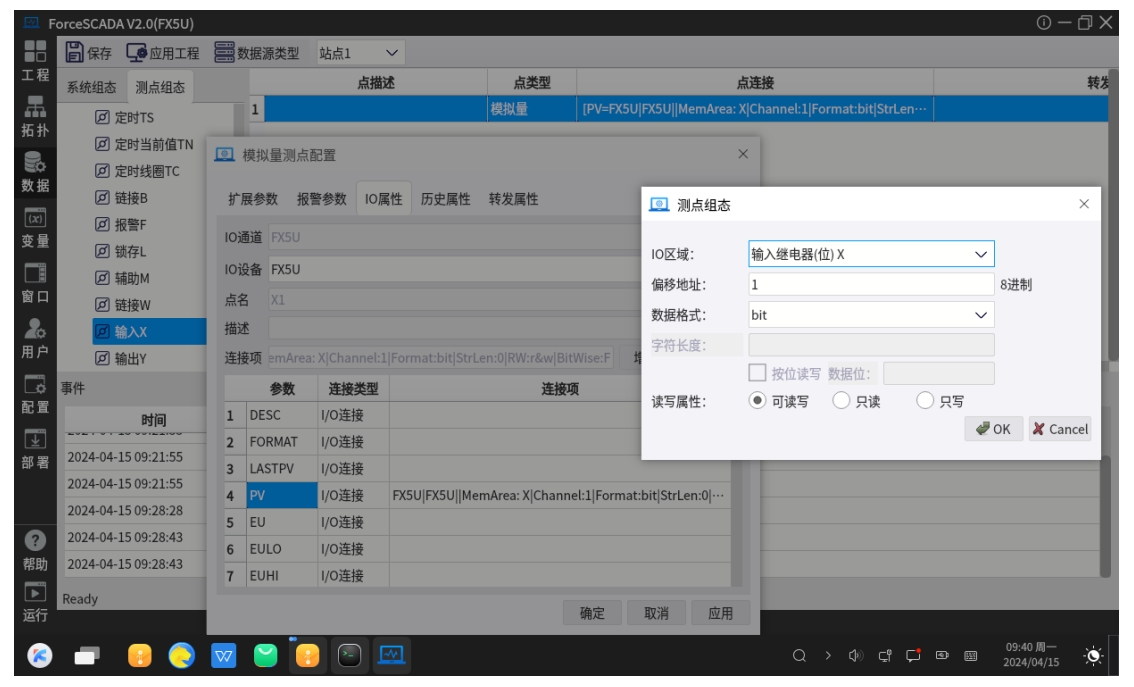

4. 为标签点增加连接项，如下图：
5. 配置完成后，可以直接在ForceSCADA数据监视中查看现场设备的实时和历史数据，如下图：
通过以上过程可以看出力控ForceSCADA监控组态软件能够实时采集三菱FX5U PLC中的数据，也可以通过下发控制命令，实现对系统的远程控制。配合ForceSCADA的数据库以及开发界面等功能可以完成对于现场数据的传输、处理和分析，对于操作人员提供了极大的便利。
